Resumen

El índice de accidentes eléctricos laborales según CFE durante el 2014 es de 541 muertes, debido a que este número es alto nosotros buscamos reducir este índice con nuestros lentes los cuales permiten a los electricistas mayor movilidad y tener la vista siempre al frente al momento de medir el voltaje eléctrico, estos lentes son programados por medio de arduino; na compañía de fuente abierta y hardware abierto así como un proyecto y comunidad internacional que diseña y manufactura placas de desarrollo de hardware para construir dispositivos digitales y dispositivos interactivos que puedan detectar y controlar objetos del mundo real, el cual nos permite programar los lentes, el armazón es hecho por medio de una impresora 3D.

Pregunta de Investigación

Planteamiento del Problema

¿Se puede lograr disminuir los indices de mortalidad de electricistas electrocutados, mediante el uso de lentes inteligentes, que permiten dejar las manos libres y son capaces de leer e informar los voltajes de los cables de luz?

Antecedentes

1. Marco Teórico

Arduino:Arduino es una compañía de desarrollo de software y hardware libres, así como una comunidad internacional que diseña y manufactura placas de desarrollo de hardware para construir dispositivos digitales y dispositivos interactivos que puedan detectar y controlar objetos del mundo real.

Volts:El voltio o volt por símbolo V, es la unidad derivada del Sistema Internacional para el potencial eléctrico, la fuerza electromotriz y la tensión eléctrica.

Recibe su nombre en honor a Alessandro Volta, quien en 1800 inventó la pila voltaica, la primera batería química.

Unidades básicas del Sistema Internacional: 1 V = W / A

Magnitud: Potencial eléctrico, tensión eléctrica

Nombrada en honor de: Alessandro Volta

Estándar: Unidades derivadas del Sistema Internacional.

Denominacíon: Voltaje

Voltimetro: Es un instrumento de medición que permite conocer la diferencia de potencial o voltaje entre dos puntos en un circuito electrónico. La unidad de medida del voltaje es el voltio (V).

Los voltimetros están conformados por un galvanometro al cual se le agrego una resistencia en serie. Dependiendo del rango de voltios que pueda medir sera su estructura de cables y aislación.

Objetivo

Crear un voltímetro innovador que disminuya los accidentes y muertes por descargas eléctricas  de electricistas, capaces de medir el voltaje de cables eléctricos.

Justificación

El índice de accidentes eléctricos laborales según CFE durante 2014 es de 541 muertes, debido a que este número es muy alto, este proyecto busca reducirlo con la creación de unos lentes inteligentes, los cuales permitirán a los electricistas mayor movilidad además de tener la vista al frente al momento de medir el voltaje eléctrico; estos lentes serán programados por medio de la tecnología arduino,comunidad internacional que diseña y manufactura placas de desarrollo de hardware para construir dispositivos digitales interactivos que puedan detectar y controlar objetos del mundo real, la armazón de los lentes hecha por medio de una impresora 3D.

Hipótesis

El uso de lentes inteligentes capaces de leer e informar el voltaje de los cables dejando totalmente las manos libres del electricista, hace fue el índice de accidente mortales disminuya.

Método (materiales y procedimiento)

Materiales

1 arruinó pro micro

1 Power Bank

1 USB cargador

1 30mm acrylic Plano convex lens with a FL of 100mm

1 plastic mirror 1mm thick

1 Micro OLED 0.66 inch 64×48 pixel

1 Micro USB breakout board

1lcd arduino 16×2

Procedimiento

• Hacer las molduras o imágenes de los lentes stl
• Pasar las molduras o imágenes a una impresora en 3D (DREMEL)
• Programar las piezas de arduino
• Ensamblar el proyecto

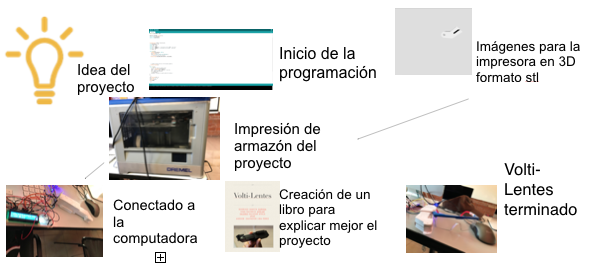

Galería Método

Resultados

Se terminó el armazón del proyecto, mide voltajes menores porque esta en pruebas aún el mayor voltaje medido fue de 10 V, logra medir los voltajes y proyectarlos en la lente, aun no se prueban con voltajes altos y no se completa el diseño del voltímetro por lo que no se pueden hacer pruebas con electricistas.

Galería Resultados

Discusión

Es importante que los electricistas de CFE cuenten con herramientas pertinentes para dar un trabajo de calidad y evitar errores fatales }; Voltilentes ofrece una buena solución

Conclusiones

Las pruebas realizadas y los resultados obtenidos nos permiten concluir que una vez que se pongan en funcionamiento los volts-lentes, se disminuirán los indices de mortalidad por descarga electrica(CFE).

Bibliografía

CFE. (2009). Salud y seguridad en el trabajo. Recuperado de:

https://app.cfe.mx/informeanual2009/6.3.html

https://github.com/adafruit/Adafruit_SSD1306

https://github.com/adafruit/Adafruit-GFX-Library

https://www.unocero.com/ciencia/de-google-glass-a-los-arduino-glasses/

https://hackaday.io/project/12211/instructions

https://www.youtube.com/watch?v=A9EwJ7M7OsI

https://www.google.com/search?q=que+es+arduino&oq=que+es+arduino&aqs=chrome..69i57j0l5.2924j0j7&sourceid=chrome&ie=UTF-8

Summary

The electric accident rate according to the CFE during 2014 is 541 deaths, due to the fact that this number is high we seek to reduce this index with our lenses which allow electricians more mobility and have their eyes always in front when measuring the electrical voltage, these lenses are programmed by means of arduino; an open source company and open hardware as well as an international project and community that designs and manufactures hardware development boards to build digital devices and interactive devices that can detect and control real-world objects, which allows us to program the lenses, the Frame is made by means of a 3D printer.

Research Question

Problem approach

Is it possible to reduce the death rates of electrocuted electricians, through the use of smart lenses, which allow you to leave your hands free and are able to read and report the voltages of the light cables?

Background

Objective

Create an innovative voltmeter that reduces accidents and deaths from electric shocks by electricians, capable of measuring the voltage of electric wires.

Justification

Arduino: Arduino is a free software and hardware development company, as well as an international community that designs and manufactures hardware development boards to build digital devices and interactive devices that can detect and control real-world objects.
Volts: The volt or volt by symbol V, is the unit derived from the International System for electrical potential, electromotive force and electrical voltage.

It receives its name in honor of Alessandro Volta, who in 1800 invented the voltaic battery, the first chemical battery.
Basic units of the International System: 1 V = W / A
Magnitude: Electric potential, electric voltage
Named in honor of: Alessandro Volta
Standard: Units derived from the International System.
Denomination: Voltage

Voltmeter: It is a measuring instrument that allows to know the potential or voltage difference between two points in an electronic circuit. The unit of measure of voltage is volt (V).
The voltmeters are made up of a galvanometer to which a series resistance is added. Depending on the range of volts you can measure will be its cable structure and insulation.

Hypothesis

The use of smart lenses capable of reading and reporting the voltage of the wires leaving the electrician’s hands completely free, makes the fatal accident rate decrease.

Method (materials and procedure)

materials

1 ruined pro micro
1 Power Bank
1 USB charger
1 30mm acrylic Flat convex lens with a FL of 100mm
1 plastic mirror 1mm thick
1 Micro OLED 0.66 inch 64×48 pixel
1 Micro USB breakout board
1lcd arduino 16×2

Procedure

Make the moldings or images of the stl lenses
Transfer the moldings or images to a 3D printer (DREMEL)
Program arduino parts
Assemble the project

Method Gallery

Results

The project frame is finished, it measures lower voltages because it is still under test, the highest measured voltage was 10 V, it manages to measure the voltages and project them on the lens, they are not yet tested with high voltages and the voltmeter design is not completed by what you can not do tests with electricians.

Results Gallery

Discussion

Conclusions

The tests carried out and the results obtained allow us to conclude that once the volts-lenses are put into operation, the rates of electric shock mortality (CFE) will be reduced.

Bibliography

CFE. (2009). Salud y seguridad en el trabajo. Recuperado de:

https://app.cfe.mx/informeanual2009/6.3.html

https://github.com/adafruit/Adafruit_SSD1306

https://github.com/adafruit/Adafruit-GFX-Library

https://www.unocero.com/ciencia/de-google-glass-a-los-arduino-glasses/

https://hackaday.io/project/12211/instructions

https://www.youtube.com/watch?v=A9EwJ7M7OsI

https://www.google.com/search?q=que+es+arduino&oq=que+es+arduino&aqs=chrome..69i57j0l5.2924j0j7&sourceid=chrome&ie=UTF-8
