Resumen

Las estancias prolongadas en cama para personas que presentan algún tipo de discapacidad motriz, han generado un serio problema en un sector de la población, ya que la falta de movimientos continuos de posturas por decúbito, así como la verticalización de dichas personas, han favorecido a la aparición de úlceras así como las problemáticas mayores. Afectando su salud y calidad de vida incluso de las personas que están a su cuidado, que en muchas de los casos son sus propios familiares. El presente trabajo de investigación busca, con el apoyo de las Nuevas Tecnologías, “ayudar” a evitar o prevenir úlceras por presión, problemas digestivos, articulares y deformaciones de la columna vertebral. Esto derivado de las personas que presentan estancias prolongadas en cama ya sea por algún tipo de discapacidad temporal o permanente. Es por ello que en el presente trabajo proyecta un diseño integral, donde se combinen disciplinas como la ingeniería y el diseño, sin olvidar los conceptos de  ergonomía y antropometría, que permita a los pacientes tener posturas de decúbito y verticalización de sí mismos, de manera automatizada y programada. Considerando determinados tiempos para cada posición, permitiendo con esto que los puntos de presión puedan distribuirse en el cuerpo así como la movilidad y verticalización del mismo, y con ello ayudar a evitar dichas problemáticas, de la misma forma se genera un sistema de monitorización de signos vitales permanente, que permita emitir señales al personal médico y que le indique el estado de salud del paciente en tiempo real.

Pregunta de Investigación

Planteamiento del Problema

Según la OMS (2019), en muchos países de ingresos bajos o medianos, solo entre el 5% y el 15% de las personas que necesitan dispositivos y tecnologías de apoyo tienen acceso a ellos. La producción es escasa y con frecuencia de poca calidad. Hay escasez de capacitación para administrar la facilitación de dichos dispositivos y tecnologías, especialmente a nivel municipal. En muchos lugares donde el acceso sería posible, los costos son tan altos que se vuelve imposible costearlos. Si sumamos el hecho de que se está incrementando de manera acelerada el número de personas adultas mayores, que los accidentes en donde se discapacita a una persona han crecido, que el deterioro ambiental está provocando nacimientos en donde el niño nace con discapacidades físicas, entonces el problema se agudiza.

Según datos del INEGI, en 2015, existe una cama de hospital por cada 1000 habitantes, mismas que no cuentan con las características para poder ser ocupadas en estancias prolongadas por pacientes, en la zona Sur del Estado de México, la falta de camas especializadas para el cuidado de pacientes estacionarios es mayor, ya que las instituciones de salud, tanto públicas como privadas, no cuentan con el número de camas necesarias para atender a los pacientes, llamados ambulatorios, y si se suman los casos de personas que pierden parcial o totalmente la movilidad sumando que las instituciones no cuentan con equipo suficiente ni con personal capacitado, entonces se vuelve necesario brindar alternativas que permitan a familiares contar con equipos que apoyen el cuidado y monitoreo del paciente. Un paciente en estado estacionario llega a ser muy complicado su cuidado, el personal de enfermería argumenta que para hacer cambios de ropa, ya sea a paciente o cama, mínimo se requieren 3 personas, y si se tienen 3 pacientes en este estado el tiempo de respuesta se incrementa, los cuidadores primarios de igual forma tienen muchos problemas para el adecuado manejo del paciente, situación que lleva a que no se cuente con una eficiente y cálida atención. El descuido ocasiona en estos casos que se formen úlceras por presión, que si no son cuidadas pueden ocasionar hasta llegar a formar llagas muy profundas o gangrena.

Antecedentes

El avance de la mecatrónica ha permitido que sistemas, maquinas, procesos que estén involucrados en los diferentes campos de la ciencia puedan ser automatizados permitiendo reducir tiempo, riesgos y mejorar la productividad; la medicina no está fuera de esta tendencia  por lo que dentro de este campo existen una infinidad de instrumentos que pueden ser automatizados (Aretz, 2015).

Gracias a nuevas tecnologías se puede mejorar procesos y maquinas existentes al automatizarlas, con esto se logra un mejor control, reducción de costos y aumento en la productividad y seguridad. En el caso del sector salud, los datos digitales provienen de registros médicos electrónicos e imágenes, aunque también pueden considerarse datos farmacológicos, ambientales y hábitos de los pacientes, entre otros (Chen et al 2012; Manyika et al, 2013; Kambatla et al, 2014; Kayyali et al, 2013). De esta manera, Big Data permitiría mejorar la capacidad de respuesta del sistema de salud pública, incrementarla detección temprana de enfermedades y reducir los tiempos de investigación médica, o bien, avanzar hacia una medicina personalizada utilizando los datos de pacientes. Las mejoras en productividad se alcanzarían a partir de la reducción de costos por tratamientos poco efectivos, efectos adversos, errores médicos y criterios sesgados hacia intervenciones no adecuadas; y mejoras en la identificación de patrones en las patologías, monitoreo remoto de los pacientes y sistemas personalizados.

La automatización de equipos y procesos es aplicable a cualquier ámbito, desde la industria hasta el hogar, claro está es también a la medicina. Ya en este campo la  automatización de este tipo de equipo médico esencial en la recuperación de los pacientes es muy importante ya que permite tener un mejor y más preciso control en los movimientos de la cama, así como facilitar esta tarea al personal encargado del paciente, permitiendo al enfermero realizar otras actividades encaminadas al cuidado del paciente (Forero, 2014).

Como indica la Organización Mundial de la Salud (2019), los dispositivos y las tecnologías de apoyo como sillas de ruedas, prótesis, ayudas para la movilidad, audífonos, dispositivos de ayuda visual y equipos y programas informáticos especializados aumentan la movilidad, la audición, la visión y las capacidades de comunicación. Con la ayuda de estas tecnologías, las personas con discapacidad pueden mejorar sus habilidades y, por tanto, están más capacitados para vivir de forma autónoma y participar en sus sociedades. En este orden de ideas, presenta en el informe que se ha incrementado de manera alarmante el número de personas con algún tipo de discapacidad, ocasionado por el crecimiento de la población, enfermedades crónicas, la malnutrición, minas terrestres, la violencia, el SIDA, la degradación ambiental, el tránsito rodado, los accidentes domésticos y las actividades recreativas y laborales.

La llegada de la Cuarta Revolución Industrial ha traído consigo una nueva visión y metodología capaz de transformar las operaciones de cualquier sector. Gracias a tecnologías como La Nube, Inteligencia Artificial, Big Data e Internet de las Cosas, hoy se cuenta con más y mejor información para una toma de decisiones más acertada que permita reducir costos, optimizar recursos y hasta curar enfermedades (Top Management, 2018).

La salud 4.0 permite asegurar asistencia remota y el seguimiento y control de pacientes crónicos e incluso la formación a distancia de los profesionales del sector, a lo que habría que sumar valores de eficiencia y sostenibilidad (CiudadesDelFuturo, 2015).

En este sentido, el sector Salud ha sido uno de los más beneficiados, ya que con los últimos avances tecnológicos como impresión 3D, nanomedicina y wearables se han podido redefinir y eficientar los servicios de salud públicos y privados. De hecho, según la Consultora McKinsey & Co se estima que el empleo de IoT en el sector salud permitirá un ahorro de 63 mil millones de dólares , a nivel mundial,  en costos y gastos médicos durante los próximos 15 años (Top Management, 2018).

Esta situación lleva a repensar en las aplicaciones que se tendrán que hacer con equipos como sillas de ruedas, camas de hospital, prótesis, y todos aquellos sistemas, mecanismos y equipos que requieren adaptarse a la nueva revolución, y que permitan que el paciente tenga una mejor calidad de vida, así como se encuentre conectado de manera constante y en tiempo real con el médico especialista, que se monitoree sus signos vitales, así como el consumo adecuado de los medicamentos.

A este ritmo frenético de innovación, podemos predecir una nueva fase en el área médica con equipos más avanzados que consigan cosas tan impresionantes como la impresión 3D de órganos y huesos, los nanorobots dentro de nuestro organismo o el autodiagnóstico de enfermedades (CiudadesDelFuturo, 2015).

Objetivo

General

Diseñar de un sistema inteligente de cama multiposiciones, para personas con estancias prolongadas, utilizando las aplicaciones de la I4.0, para mejorar la calidad de vida de un paciente estacionario.

Específicos

• Seleccionar la tarjeta de adquisición de datos que se adapte al sistema de control.
• Generar el sistema mecánico que permita los movimientos.
• Seleccionar el método de adquisición de datos, así como el estadístico de análisis más adecuado.
• Desarrollar el sistema de seguimiento al paciente para su control.

Justificación

En la actualidad nos encontramos en los albores de la llamada cuarta revolución industrial o Industria 4.0, que se articula en torno al concepto de las denominadas empresas inteligentes, en las que máquinas y sistemas están interconectados entre sí, es la búsqueda de la adaptabilidad y de la eficiencia de los sistemas de producción. Esta situación ha llegado fuertemente al sector salud, gestando el término salud 4.0, ya que hace referencia a dotar de sistemas inteligentes a los elementos médicos, de tal forma que facilite al paciente, al cuidador primario, al personal de enfermería y al médico el cuidado, tratamiento y seguimiento de un paciente, contando con medios de apoyo que permitan monitorear, estimar y/o tomar decisiones importantes; hoy es necesario contar con seguimiento médico las 24 horas del día, y esta situación se ha visto favorecida gracias a las aplicaciones y usos que las nuevas tecnologías brindan.

Este proyecto busca desarrollar tecnología que coincida con las definiciones de salud 4.0, diseñando una cama para ser ocupada en  estancias prolongadas por pacientes con problemas de movilidad, proponiendo un diseño multiposiciones, es decir que brinde movimientos controlados en diferentes posiciones al paciente, que pueda ser manipulada de forma fácil y rápida ya sea por el personal de enfermería, por el cuidador primario o por el mismo paciente, evitando de esta forma que se generen úlceras por presión, apoyando en el cambio de ropa de cama, de ropa del paciente, además de que contará con un sistema de monitoreo que permitirá conocer su estado de salud en tiempo y forma real, enviando información continua al médico.

Hipótesis

El desarrollo y adaptación de un sistema de cama inteligente multiposiciones, utilizando la tecnología I4.0, permitirá contar con la certeza al cuidador primario, al personal de enfermería y/o al médico de que el paciente, que está recluido de forma estacionaria en una cama, que cuenta con los movimientos necesarios al día para evitar la formación de úlceras por presión, además servirá de apoyo en labores como cambios de cama, cambio de ropa del paciente, de la misma forma contará con un sistema de monitoreo que permitirá contar con el estado que guardan los signos vitales del paciente, datos que brindan trazabilidad al tratamiento de un paciente.

Método (materiales y procedimiento)

El estudio se llevará a cabo  dentro de las instalaciones de la Universidad Tecnológica del Sur del Estado de México, situado en la parte sur del Estado de México, en el Municipio de Tejupilco San Miguel Ixtapan, Km. 12 Carretera Tejupilco – Amatepec). Tejupilco (en náhuatl “Texopilco”) es uno de los 125 municipios pertenecientes al Estado de México. Cuenta con una población de 71,077 habitantes según el censo de población y vivienda 2010. Su clima varía de cálido a húmedo y a semi-cálido húmedo con lluvias en verano y con un porcentaje menor de lluvias en invierno. Varían al igual que el máximo es de 40° en verano.

El tipo de diseño de estudio que se desarrollará es del tipo experimental, en donde las variables que se controlarán serán la posición, la velocidad, el tiempo y de forma adicional se desarrollará el seguimiento y control a variables como la temperatura del paciente, las pulsaciones cardíacas, el peso corporal, es importante mencionar que en esta etapa del proyecto no se trabajará con humanos participantes.

En donde en la primera parte se aplicará una encuesta para conocer los tipos de camas con los que se cuenta, principalmente en Tejupilco, Estado de México, por hospitales tanto públicos como privados, de la misma forma para conocer si el modelo de cama que se desarrolla sería aceptado y adquirido tanto por hospitales como por particulares. Dicho cuestionario se encuentra en el anexo 1.

Posterior a los resultados de la encuesta se prosigue con el diseño del sistema de cama multiposiciones, en donde se presentará el dibujo propuesto para el diseño de la cama, de acuerdo a las posiciones recomendadas para mejor la estancia del paciente en cama, posterior a ello se calcularán los grados de libertad de cada movimiento, para determinar de igual manera los ángulos de posición adecuados para el movimiento del paciente.

El desarrollo del sistema de control se espera en dos etapas, la primera de ellas deberá de considerarse de forma manual, es decir que a solicitud del personal de enfermería o cuidador primario permita el movimiento como ayuda para el cambio de ropa del paciente o de la cama, de la misma forma les permita brindarle el aseo adecuado.

Durante la segunda etapa se presentará la forma automática de control, en donde se programarán los movimientos necesarios para el paciente, los tiempos y los ángulos, para que de esta forma si por razones ajenas no es posible brindar el movimiento de manera manual, el sistema mueva al paciente y esta situación disminuya la presencia de úlceras por presión y mejore su calidad de vida.

A continuación se describen los pasos del proyecto y las actividades que involucran.

1. Diseño más adecuado de cama, dependerá de las dimensiones de una cama normal de hospital, así como de los movimientos que deba de tener, éstos determinarán las posiciones del paciente. Con estos datos, se puede determinar qué mecanismos resultan ser los más adecuados.

2. Incluir en el sistema no sólo los cambios de posturas del paciente de forma automatizada, sino también de forma manual, para efectos de falta de energía eléctrica o mantenimiento en el sistema eléctrico o electrónico, se seguirá el sistema diagrama de flujo para desarrollar de forma eficaz el sistema de control, mostrado en la figura 1.

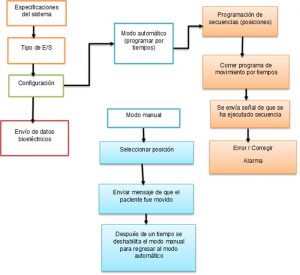

Figura 1. Diagrama de flujo para control de cama
Fuente: elaboración propia

3. Diseñar el sistema de monitoreo de las variables, que aseguren que el paciente ha sido movido durante el día, así como el seguimiento a los parámetros médicos a cuidar como son temperatura, peso del paciente y ritmo cardíaco, que indicarán su comportamiento y enviarán los datos al médico que da seguimiento.

4. Diseño de la interfaz con el usuario, que permita conocer si el paciente ha tenido movimiento, y si se ha cambiado a la forma manual, asimismo la pantalla que permita monitorear las variables que proporcionen su estado físico. Se utilizará tecnología rapsberry y arduino para generar una pantalla que sea amigable para los usuarios.

5. Implementación del sistema en conjunto para generar pruebas y observar posibles ajustes al mismo, esta parte se considera indispensable, ya que permitirá evaluar la eficiencia del diseño.

Galería Método

Resultados

Se aplicó la encuesta diseñada para poder conocer la aceptación de la cama, de la misma forma si estarían dispuestos a adquirirla, en donde se encontraron los siguientes resultados:

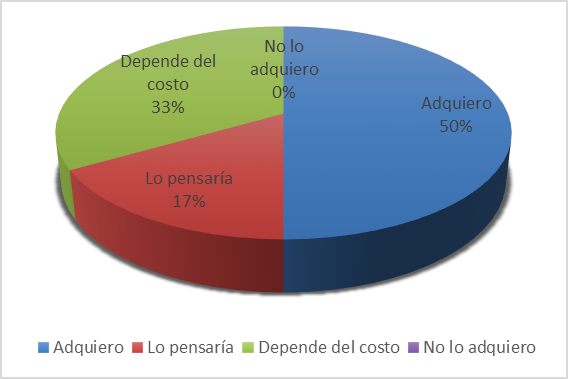

Figura 1. Gráfica de resultados para adquirir la cama

En la figura 1 se presenta uno de los resultados más importante y el que más preocupa, el adquirir el sistema de cama multiposiciones, en donde los entrevistados, entre médicos, enfermeras y público, mencionaron que sí lo adquirirían, siempre que cumpliera con los requisitos del paciente, en especial los parientes de pacientes mencionan que esta cama sería de gran ayuda y apoyo, ya que las camas que hoy en día se tienen son en su mayoría mecánicas, sus movimientos están muy limitados y para mover a un paciente deben de tener apoyo de más de uno, por lo que cuando se encuentran solos es muy complicado darles movimiento, lo que influye en que se le lleguen a formar úlceras, lo que hace más complicado su estado de salud.

Estos resultados motivan aún más continuar con el diseño de la cama, en donde se presentan a continuación las dimensiones antroprométricas tomadas para la cama y recomendadas por médicos y enfermeras. Con base en lo anterior, para el desarrollo del diseño se consideró a un usuario de sexo masculino de 45 años de edad, un peso aproximado de 55 kg y las dimensiones antropométricas estructurales que se muestran en la figura 2.

Figura 2. Dimensiones antropométricas estructurales del paciente (Zelnik, 1996)

Las posiciones recomendadas para el movimiento del paciente se resumen en la tabla 1, en donde las enfermeras y cuidadores primarios coinciden.

Tabla 1. Movimiento y ángulo aproximado de posicionamiento

Fuente: Entrevistas realizadas a personal de enfermería y cuidadores primarios

A partir de estas dimensiones, se realizará el concepto de diseño del sistema, buscando desarrollar varios conceptos con la intención de tener opciones que permitan realizar la mejor selección.

En la figura 3, se  muestra el análisis de uno de los mecanismos, considerando algunos ángulos de posicionamiento.

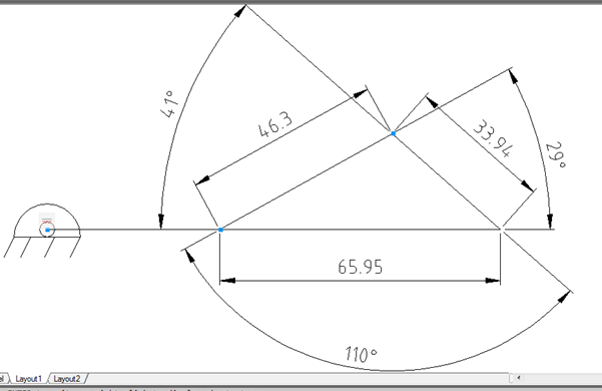

Figura 3. Análisis cinemático gráfico del mecanismo
Fuente: Autoría propia

En esta  propuesta se desarrolla un concepto de diseño, pretendiendo también considerar las diferentes posturas por decúbito lateral como se muestra en la figura 4 en el inciso a) el movimiento a decúbito lateral derecho, e inciso b) movimiento para decúbito lateral izquierdo y en el inciso c) posición sentado del paciente.

(a)                                          (b)                                      (c)
Figura 4. Posición para: (a) decúbito lateral derecho (b) decúbito lateral izquierdo y (c) Posición sentado.
Fuente: Autoría propia

En la figura 5 se muestra un análisis de las trayectorias del sistema para poder lograr el movimiento para decúbito requerido, en donde se limitará cada uno de ellos a contar con un mecanismo de un solo grado de libertad, además de limitar con topes físicos y seguros mecánicos la posición, y de esta forma evitar que el paciente pueda sufrir una caída o que el movimiento lastime su condición, de la misma forma estos ángulos permitirán realizar el cambio fácil de la ropa de cama o un cambio del paciente.

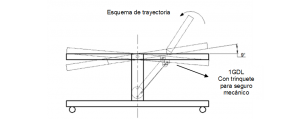

Figura 5. Trayectoria de inclinación para posiciones por decúbito
Fuente: Autoría propia

Para verticalizar al usuario, el diseño se encuentra limitado todavía, ya que para lograr este movimiento y postura se debe de posicionar en mínimo 45º, aún se tiene que incorporar este movimiento y seleccionar la forma más adecuada de seguridad para evitar algún tipo de accidente o caída, además de diseñar el seguro adecuado para asegurar la postura durante el tiempo designado, así como para hacer que el movimiento de regreso sea de la forma más amortiguada posible, este problema se pretende resolver mediante el uso de pistones hidráulicos que ayuden a esta tarea, falta el desarrollo en el diseño. Logar la verticalización es uno de los movimientos más complicados, ya que la gravedad es uno de los factores que intervienen, sumando el peso del paciente. A continuación se muestra, en la figura 6, el primer prototipo construido para probar el sistema mecánico y de control:

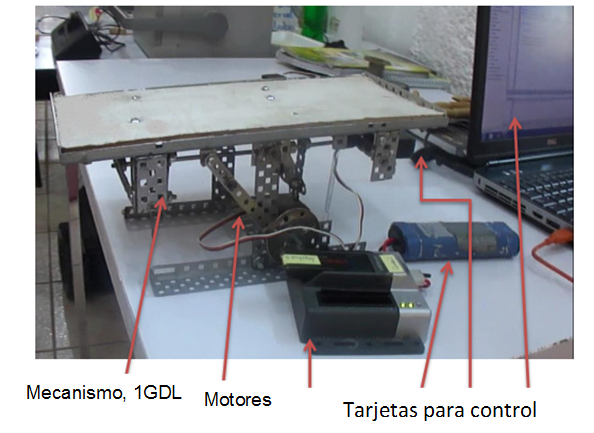

Figura 6. Prototipo de prueba para cama
Fuente: autoría propia

En la figura 7, se muestran en el inciso a, el prototipo con la inclinación para decúbito lateral derecho, el inciso b, el movimiento para decúbito lateral izquierdo, para cada caso se consigue brindando una posición de 25º medida con respecto a la vertical; y en el inciso c, el movimiento que se ha conseguido para la verticalización del paciente, llegando a un ángulo máximo de 30º.

(a)                                   (b)                            (c)
Figura 7. Posiciones en movimiento para (a) Decúbito lateral derecho, (b) Decúbito lateral izquierdo y (c) Verticalización
Fuente: autoría propia

Para el cálculo de los grados de libertad, se considera al mecanismo como uno de 4 barras, del tipo manivela-balancín, figura 8, para poder tener un mayor control del movimiento, por lo que el resultado en cuanto a los grados de libertad debe de ser igual a uno, para poder asegurar que el paciente no sufrirá accidentes al momento del movimiento, además de generar expectativa positiva en el sistema de control.

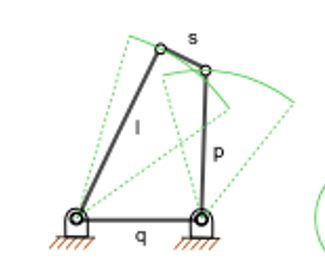

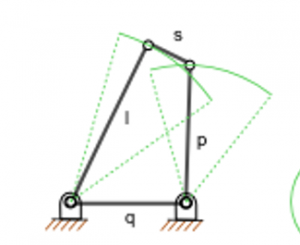

Figura 8. Mecanismo de 4 barras manivela-balancín
Fuente: autoria propia

Galería Resultados

Discusión

Para lograr los objetivos de diseño de este proyecto y con ello poder “ayudar” a evitar las problemáticas ya mencionadas, se ha trabajado en diferentes aspectos en el proceso de la investigación, los cuales se comentan a continuación.

Se realizaron visitas a diferentes clínicas, hospitales y casas habitación, para entrevistar al personal médico, familiares y sobre todo a las personas que presentaban dichas estancias, con el objetivo de conocer más a fondo las problemáticas derivadas y el cómo las resuelven desde el punto de vista del diseño e ingeniería, buscando con ello identificar las variables a controlar, mismas que se consideraron en el diseño. Se realizaron formatos para las entrevistas realizadas en esta investigación de campo, y que ayudaron a generar especificaciones.

Conclusiones

A partir de los resultados se diseña el concepto general del sistema automatizado, así como también un análisis cinemático del mecanismo, permitiendo, con esto el desarrollo de un diseño que pueda cumplir con los movimientos propuestos, de la misma forma que cumpla con los resultados del análisis cinemático realizado.

La realización del modelo funcional, ha permitido observar entre otras cosas, los cambios de postura por decúbito y verticalización del sistema, así como sus respectivos ángulos de inclinación en estas posiciones. Se aprecia que en el diseño se consideró  ángulos de 45° para la verticalización del paciente, sin embargo en el modelo del sistema sólo se obtuvo un ángulo de 30° para este concepto. Un punto importante en este aspecto, es que se pueden realizar ajustes al diseño de los mecanismos encargados de controlar este ángulo de inclinación, y con ello lograr la inclinación proyectada en el diseño. En el caso de la inclinación de las posturas por decúbito, no se tuvo ningún problema para alcanzar estos ángulos de inclinación deseados en el diseño.

Para poder llevar a cabo la automatización del sistema en el presente modelo, se utilizó una tarjeta arduino duo y una tarjeta rapsberry pi, para controlar los tiempos y formas de la activación de los motores y con ello los cambios de postura del paciente en el sistema. El uso de estas tecnologías involucra rutinas de programación, misma que en estas se pueden definir los intervalos de tiempos entre los diferentes cambios de postura del paciente, además de que lo vuelve más robusto en el sentido de detectar errores. Es conveniente que los cambios de postura de un paciente con estancias prolongadas en cama sean en intervalos de 40 minutos entre cada una de estas, esto de forma cíclica hasta un número determinado de ellas, esta información se integra en la rutina de programación, una vez terminado este proceso, la forma de controlarlo, actualmente en modo automático se da utilizando un control alámbrico, pero se observa que esta situación podría causar mayores problemas, por lo que ya se está trabajando con la conexión vía inalámbrico del sistema, en el modo manual el control se da por medio de  botoneras.

Un punto importante y complejo en el desarrollo del presente proyecto es el diseño del sistema de mecanismos, que ha permitido generar los diferentes cambios de postura del paciente de forma eficaz en el modelo funcional realizado, con base a lo requerido por los diferentes cambios posturales para con él paciente. En un proyecto de esta naturaleza, el diseño mecánico juega un papel fundamental en la búsqueda de “ayudar” a mejorar la calidad de vida del ser humano en este rubro, otro punto que no ha resultado sencillo es el enviar los datos bioeléctricos a un sistema de alarmas, ya quer las conexiones vía wifi no han resultados tan eficientes, lo que retrasa el envío, actualmente se trabaja en la mejora de protocolos que ayuden a conservar estos datos, una posible solución propuesta es utilizar la nube, que se genere una Bigdata y a través de machine learning enviar los datos de manera inteligente para su atención y lectura.
